공법개요

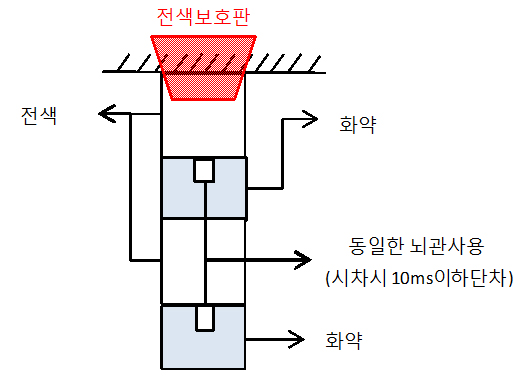

시공개요도

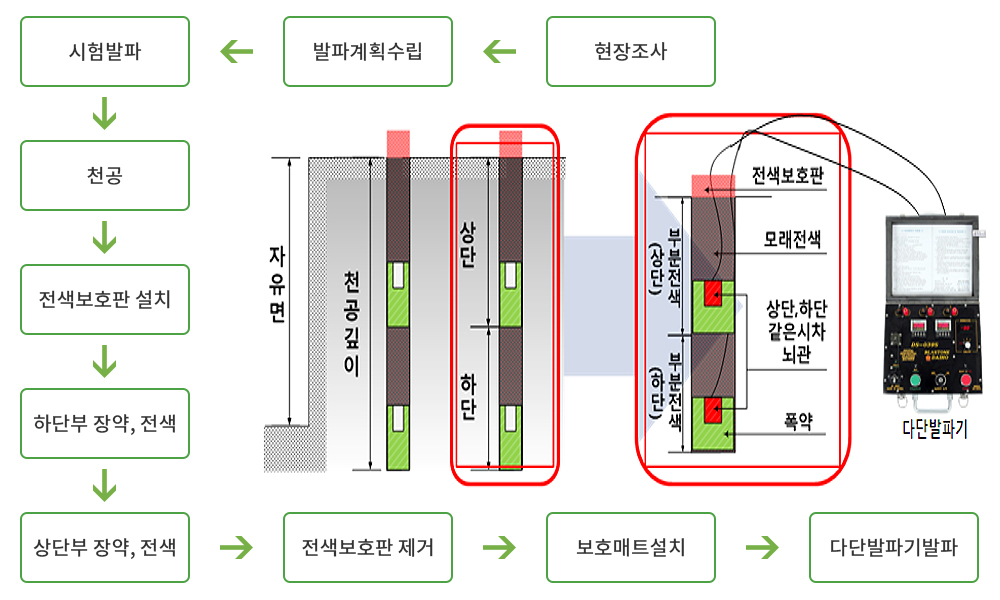

시공순서도

시공순서

1현장조사단계

정확한 암발파 계획 수립을 위하여 공사현장의 주변 환경을 파악한다. 특히 현장 주변의 건물의 유무와 밀집도, 공사 현장과의 거리, 지질의 특성(암질, 균열, 지층 등)을 조사한다.

2발파계획수립단계

위의 현장조사를 토대로 전체 발파량, 공사 기간의 산정, 소음 및 진동에 따른 안전대책, 공정에 따른 장비의 위치선정 등을 결정한다.

3시험발파실시

일반적인 천공패턴으로 시험발파를 실시하여 최적의 결과를 얻을 수 있는 천공패턴 및 장약공의 상단과 하단의 장약량 및 지연시차 등을 결정한다.

4천공

천공은 유압드릴 등을 이용한 기계천공을 원칙으로 하나 현장여건 및 시공성, 경제성 등을 고려하여 선정하여야 한다.

• 천공시에는 1발파당 천공수와 천공길이, 천공위치, 천공방향, 천공각도, 천공장비, 비트크기 등 발파 패턴에 맞추어 정확하게 천공하여야 한다.
• 천공에 앞서 안전점검, 잔류폭약의 유무확인 및 회수 등의 조치를 취하여 천공 중 잔류폭약에 의한 폭발사고 등을 방지하도록 하여야 한다.
• 천공 후에는 천공홀에 발파공 보호 및 전색용 보호판(실용신안 제20-0466173호)을 사용 설치하여 안전된 천공장을 확보고하고, 작업자들에게 천공홀의 식별을 원활하게 하여 발파공을 보호하고, 수공에서의 장약 작업에 대비하여야 한다.

5화약류 장약 및 전색

• 발파계획에 따른 공당 장약량을 산정하여 장약 및 전색하여야 한다.
• 화약장약량은 시험발파에서 얻어진 자료를 기초로 산정하여야 한다.
• 장약 전에는 천공상태를 점검 하여야 하며 천공 중에 발생한 측벽부 등 뜬돌의 유무를 점검하고 이를 제거한 후 장약을 실시하여야 한다.

6뇌관 결선 및 발파

• 장약 및 전색 완료후 현장 여건 및 암반 상태에 따른 최적화 된 설계를 하여 장약공 상단과 하단의 지연 시차를 결정하고 다단발파기를 사용하여 발파를 시행한다.
• 발파는 반드시 화약류 관리보안 책임자의 통제보안하에 수행하여야 하며 위험구역, 대피장소 및 경로지정, 작업원 대피 및 현장 안전사항을 확인한 후 발파를 시행하여야 한다.
• 화약류 관리보안 책임자는 발파전 적절한 보호매트를 발파하고자 하는 위치에 정확히 설치하여 비석에 대비하여야 한다.
• 발파 후 소정의 시간이 경과한 후 현장에 접근하여야 하며 불발 장약공, 잔류폭약 유무를 점검하고 잔류폭약 제거 등의 필요한 조치를 강구하여야 한다.

7발파시 경보 및 대피

• 대피시 발파책임자가 최종 검사하고 작업원에 대한 안전대책을 수립하여야 한다.
• 발파시 모든 작업원 및 주변 주민에게 발파를 알리는 각종 신호 및 사이렌 경보를 하여야 하며, 필요시 주민대피, 교통통제 등을 실시하여야 한다.

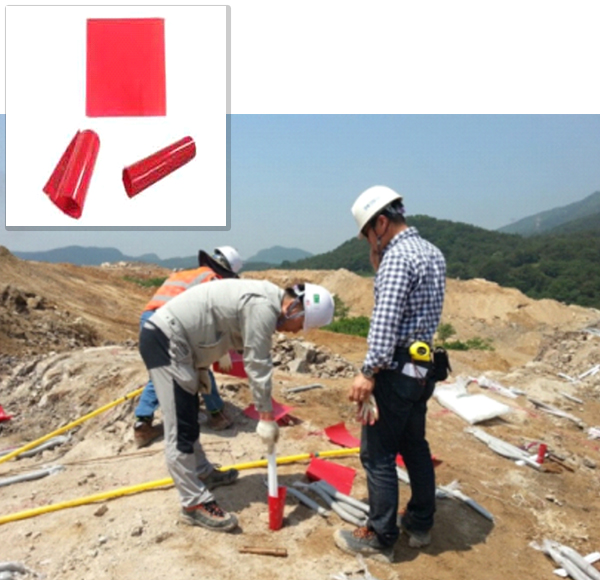

전색보호판

1재질 및 규격

• 재질 : 플라스틱 수지(탄성체)
• 규격 : 400mm x 300mm(t=0.2~0.6mm)

2시공방법

• 천공후 장약전 공 상부에 둥글게 말아서 삽입
• 장약 및 전색보호판 회수하여 재사용(통상 4 ~ 5회)

3기능(장점)

• 장약시 발파공 보호를 통해 정확한 천공장 및 장약장 확보(함몰방지 및 뜬돌 등 이물질 침입방지)
• 수중에서 작업시 부유수 재침입 방지
• 발파공 식별에 유리

공법 특징

경제성

• 암반상태에 따른 효율적인 장약에 따른 화약량 감소, 공당파쇄량 증가, 대석발생 감소

공기단축 효과

• 공당파쇄량 증가에 따른 공사 소요기간 단축
• 대석발생 감소에 따른 2차소할량 감소

발파 소음, 진동 저감효과

• 상하단 동시폭발로 인해 양방향 폭발력이 상쇄되어 소음,진동 저감효과 우수

안전성

• 사압현상(분산장약시 하부 폭발압이 상부뇌관에 압력을 가해서 뇌관 또는 화약이 딱딱하게 굳어지는 현상) 방지를 통해 잔류폭약에 의한 사고방지
• 전색보호판을 통해 작업자의 발파공 식별 용이
